Процесс работы доменной печи

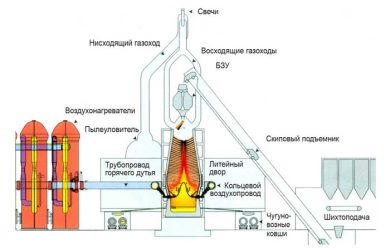

Доменная печь – это вертикальный цилиндрический агрегат, в котором происходит восстановление железа из железной руды. В ней осуществляется непрерывный процесс плавки, который включает в себя несколько этапов⁚ подготовку шихты, ее загрузку в печь, процесс плавки, выпуск чугуна и шлака, а также отвод газов.
Подготовка шихты
Подготовка шихты – это первый и очень важный этап работы доменной печи.
От качества и состава шихты напрямую зависит качество получаемого чугуна, а также эффективность работы всей печи.
В состав шихты входят следующие компоненты⁚
- Железная руда⁚ Основной источник железа. Она может быть различных видов, например, гематит, магнетит, сидерит, лимонит.
- Кокс⁚ Топливо для доменной печи, обеспечивающее необходимую температуру для плавки. Кокс – это твердый продукт сухой перегонки каменного угля.
- Флюс⁚ Вещество, которое добавляют в шихту для снижения температуры плавления шлака и облегчения его удаления из печи. В качестве флюса используются известняк, доломит или другие материалы.
- Металлолом⁚ Может быть добавлен в шихту для увеличения содержания железа в чугуне.
Подготовка шихты включает в себя следующие операции⁚
- Дробление и измельчение⁚ Железная руда и флюс дробятся и измельчаются до определенного размера, чтобы обеспечить равномерное распределение компонентов в шихте.
- Смешивание⁚ Дробленные и измельченные компоненты шихты смешиваются в определенных пропорциях, которые зависят от состава железной руды, качества кокса и других факторов.
- Агломерация⁚ В некоторых случаях железную руду агломерируют, то есть прессуют в куски определенного размера. Это позволяет повысить ее прочность и улучшить ее свойства.
- Подготовка кокса⁚ Кокс подвергается очистке от пыли и посторонних примесей.
Качество шихты играет важную роль в обеспечении стабильной работы доменной печи и получении высококачественного чугуна.
Правильная подготовка шихты – это залог успешной работы всей доменной печи.
Загрузка шихты в печь
Загрузка шихты в доменную печь – это следующий этап после ее подготовки.
Этот процесс требует точности и соблюдения определенных правил, чтобы обеспечить стабильную работу печи и получить качественный чугун.
Загрузка шихты осуществляется через специальный загрузочный механизм, который называется «колошник».
Колошник представляет собой герметично закрывающийся люк, расположенный в верхней части печи.
Процесс загрузки шихты в печь включает в себя следующие этапы⁚
- Подача шихты⁚ Подготовленная шихта подается к колошнику по специальным транспортерным лентам или другим механизмам.
- Загрузка в колошник⁚
Через колошник шихта загружается в печь. При этом важно соблюдать определенные правила⁚
- Чередование слоев⁚
В печь загружается не просто куча шихты, а чередующиеся слои кокса, железной руды и флюса.Это необходимо для обеспечения равномерного распределения тепла и газов в печи, а также для оптимального протекания химических реакций.
- Контроль загрузки⁚
Загрузка шихты контролируется специальными датчиками, которые измеряют уровень шихты в печи.
Это позволяет избежать переполнения печи и обеспечить равномерное распределение шихты по ее объему.
- Чередование слоев⁚
После загрузки шихты колошник герметично закрывается, чтобы предотвратить утечку газов из печи.
Важно отметить, что загрузка шихты в доменную печь – это непрерывный процесс.
В течение всей работы печи шихта непрерывно подается в колошник, а в нижней части печи происходит выгрузка чугуна и шлака.
Процесс плавки
Процесс плавки в доменной печи – это сердцевина всего процесса производства чугуна. Именно здесь происходит сложная цепь химических реакций, в результате которых железная руда превращается в жидкий чугун.
В основе процесса плавки лежит взаимодействие шихты с горячим воздухом, который подается в печь через специальные фурмы, расположенные у ее основания.
Горячий воздух, называемый дутьем, обеспечивает необходимую температуру для протекания химических реакций.
При взаимодействии с дутьем кокс сгорает, выделяя тепло и образуя окись углерода (CO).
Окись углерода – это восстановитель, который взаимодействует с железной рудой, отнимая от нее кислород и восстанавливая железо.
В результате образуется жидкое железо, которое стекает вниз по печи, собираясь в нижней части.
Процесс плавки в доменной печи можно разделить на несколько зон⁚
- Зона горения кокса⁚
В этой зоне происходит сгорание кокса, выделяющее большое количество тепла.
Температура в этой зоне достигает 1800-2000 градусов Цельсия.
- Зона восстановления железа⁚
В этой зоне происходит восстановление железа из железной руды окисью углерода.
Температура в этой зоне составляет около 1000-1500 градусов Цельсия.
- Зона плавления⁚
В этой зоне происходит плавление железа, шлака и кокса.
Температура в этой зоне составляет около 1500-1800 градусов Цельсия.
В процессе плавки образуется не только жидкое железо, но и шлак. Шлак – это расплавленная смесь пустой породы, флюса и других примесей, которые не растворяются в железе.
Шлак менее плотный, чем железо, поэтому он всплывает на поверхность и собирается в верхней части печи.
Выпуск чугуна и шлака
После завершения процесса плавки, жидкий чугун и шлак собираются в нижней части доменной печи, в специальных емкостях, называемых «лещадками».
Выпуск чугуна и шлака – это важный этап в процессе работы доменной печи, который требует особой точности и координации действий.
Процесс выпуска осуществляется через специальные отверстия, называемые «горнами».
Горны оборудованы специальными затворами, которые открываются и закрываются по мере необходимости.
Выпуск чугуна и шлака осуществляется поочередно.
Сначала выпускают шлак, который менее плотный и всплывает на поверхность.
Шлак собирают в специальные емкости, называемые «шлаковыми бункерами».
После того, как шлак выпущен, открывают горны для выпуска чугуна.
Чугун собирают в специальные емкости, называемые «чугунные ковши».
Чугунные ковши затем транспортируются на дальнейшую обработку, например, на литейные цеха или на сталеплавильные заводы.
Выпуск чугуна и шлака – это непрерывный процесс, который осуществляется круглосуточно.
В зависимости от размера и мощности доменной печи, выпуск чугуна и шлака может осуществляться несколько раз в сутки.
Для обеспечения безопасности и эффективности процесса выпуска чугуна и шлака используются специальные системы контроля и управления.
Эти системы позволяют контролировать температуру чугуна и шлака, а также следить за уровнем заполнения емкостей.
Кроме того, используются специальные системы защиты от перегрева и переполнения.
Выпуск чугуна и шлака – это важный этап в процессе работы доменной печи, который требует высокой квалификации и опыта от персонала.
Опытные специалисты контролируют процесс выпуска, а также следить за состоянием оборудования и систем безопасности.
Отвод газов
В процессе плавки в доменной печи образуется большое количество газов, которые необходимо отводить, чтобы обеспечить безопасную и эффективную работу печи.
Эти газы, известные как доменный газ, являются побочным продуктом процесса восстановления железа из руды.
Доменный газ состоит в основном из азота, углекислого газа, угарного газа, водорода и метана.
Он содержит также небольшое количество пыли, золы и других примесей.
Отвод газов осуществляется через специальную систему, которая включает в себя газоход, газоочистку и газовую турбину.
Газоход – это труба, которая соединяет верхнюю часть доменной печи с газоочисткой.
Газоочистка предназначена для удаления из доменного газа пыли, золы и других примесей.
В газоочистке газ проходит через специальные фильтры, которые задерживают твердые частицы.
Очищенный газ затем направляется на газовую турбину.
Газовая турбина использует энергию газа для выработки электроэнергии.
Вырабатываемая электроэнергия используется для питания собственных нужд доменного цеха, а также для других целей.
Отвод газов – это важный этап в процессе работы доменной печи.
Он обеспечивает безопасность работы печи, а также позволяет использовать доменный газ в качестве ценного топливного ресурса.
Доменный газ является ценным топливом, которое используется для обогрева других печей, а также для выработки электроэнергии.
Кроме того, доменный газ может быть использован для получения синтетического газа, который является ценным химическим сырьем.
Отвод газов – это сложный технологический процесс, который требует высокой квалификации от персонала.
Специалисты контролируют работу газохода, газоочистки и газовой турбины, а также следят за состоянием оборудования и систем безопасности.
