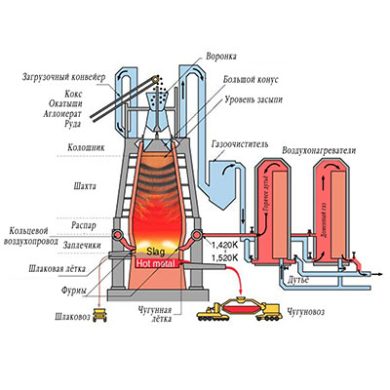

Схема процесса в доменной печи
Доменная печь – это вертикальный цилиндрический реактор, в котором осуществляется процесс выплавки чугуна из железной руды. Схема процесса в доменной печи довольно сложна, но ее можно представить в виде нескольких основных этапов.
Загрузка материалов
На первом этапе процесса в доменную печь загружаются основные материалы⁚ железная руда, кокс и флюсы. Железная руда – это основной источник железа. Кокс – это твердое топливо, которое обеспечивает высокую температуру для процесса плавки. Флюсы – это добавки, которые снижают температуру плавления руды и способствуют образованию шлака.
Загрузка материалов осуществляется через горловину печи, которая находится в верхней части. Железная руда, кокс и флюсы загружаются в печь слоями, при этом кокс располагается внизу, а руда и флюсы – сверху. Такое расположение материалов обеспечивает оптимальные условия для процесса плавки.
Важно отметить, что загрузка материалов осуществляется непрерывно, чтобы обеспечить стабильную работу печи.
Подготовка шихты
Перед загрузкой в доменную печь материалы проходят этап подготовки, который называется шихтовкой.
Цель шихтовки – обеспечить оптимальное соотношение материалов для эффективного процесса плавки.
В процессе шихтовки материалы измельчаются до определенного размера, чтобы обеспечить равномерное распределение тепла и ускорить процесс плавления.
Также важно правильно подобрать флюсы, которые будут взаимодействовать с рудой и удалять примеси, образуя шлак.
Правильное соотношение материалов в шихте – это залог успешного процесса плавки.
Если в шихте будет недостаточно кокса, температура плавки будет низкой, и железо не будет полностью восстанавливаться.
Если в шихте будет недостаточно флюсов, шлак будет слишком вязким, что затруднит его удаление из печи.
Поэтому шихтовка – это очень важный этап процесса, от которого зависит качество получаемого чугуна.
Процесс плавки
Процесс плавки в доменной печи – это сложный физико-химический процесс, который протекает при высоких температурах.
В печи происходит ряд реакций, в результате которых железо из руды восстанавливается и переходит в жидкое состояние.
Кокс, являющийся топливом, сгорает, выделяя тепловую энергию, которая необходима для поддержания процесса плавки.
В процессе горения кокса образуется монооксид углерода (CO), который является восстановителем.
CO взаимодействует с оксидами железа, восстанавливая их до металлического железа.
Процесс плавки протекает в несколько этапов⁚
- Подготовка шихты – материалы загружаются в печь и распределяются по высоте.
- Предварительное нагревание – шихта нагревается до температуры около 1000°C.
- Восстановление железа – происходит взаимодействие оксидов железа с CO, в результате чего образуется металлическое железо.
- Плавка железа – железо плавится и стекает вниз печи.
- Образование шлака – флюсы взаимодействуют с примесями руды, образуя шлак, который плавиться и стекает вниз печи.
Выпуск чугуна и шлака
По мере протекания процесса плавки в доменной печи, жидкий чугун и шлак собираются в нижней части печи, в так называемом «горне».
Чугун, обладающий высокой плотностью, опускается на дно горна, а шлак, менее плотный, располагается над ним.
Периодически, через специальные отверстия в нижней части печи, чугун и шлак выпускают.
Процесс выпуска чугуна называется «спуском».
Спуск чугуна происходит по специальным каналам, называемым «желобами», в чугунные ковше.
Шлак также выпускается через специальные отверстия, называемые «шлаковыми воротами», в шлакоотводные каналы.
Важно отметить, что выпуск чугуна и шлака – это важный этап процесса, который требует точности и контроля.
Необходимо следить за температурой чугуна и шлака, а также за их составом.
От правильного проведения процесса выпуска зависит качество получаемого чугуна и эффективность работы доменной печи.
