Оборудование для контура заземления
Контур заземления – это важная часть электроустановки, которая обеспечивает безопасность людей и оборудования. Для его создания используется специальное оборудование, которое можно разделить на несколько категорий.
Основные элементы контура заземления

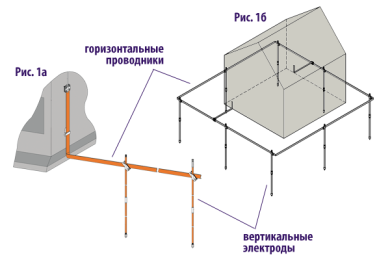

Контур заземления состоит из нескольких основных элементов, которые работают в комплексе для обеспечения безопасности. К ним относятся⁚
- Заземлитель – это металлический элемент, который непосредственно контактирует с землей. Он служит для отвода тока в землю в случае короткого замыкания или других аварийных ситуаций. Заземлители бывают разных типов⁚ стержневые, пластинчатые, ленточные, комбинированные. Выбор типа зависит от конкретных условий и требований к заземлению.
- Заземляющий проводник – это провод, соединяющий заземлитель с заземляемым оборудованием. Он должен быть изготовлен из материала с хорошей проводимостью, например, меди или стали. Сечение проводника зависит от тока, который он должен пропускать, и длины провода.
- Заземляющее устройство – это устройство, которое обеспечивает надежное соединение между заземляющим проводником и заземляемым оборудованием. К заземляющим устройствам относятся зажимы, клеммы, шины, прокладки. Они должны быть изготовлены из материалов, устойчивых к коррозии и механическим нагрузкам.
Правильный выбор и установка этих элементов – залог эффективной работы контура заземления и безопасности электроустановки.
Проводники заземления
Проводники заземления – это неотъемлемая часть контура заземления, обеспечивающая надежный отвод тока в землю в случае аварийных ситуаций. Выбор правильного проводника – важный этап проектирования системы заземления, так как от его характеристик зависит эффективность и безопасность всей системы.
Проводники заземления могут быть изготовлены из различных материалов, но наиболее распространены следующие⁚
- Медь⁚ обладает отличной проводимостью, высокой коррозионной стойкостью, что делает ее идеальным материалом для проводников заземления.
- Сталь⁚ более доступный материал, чем медь, но менее стойкий к коррозии. Для повышения долговечности стальные проводники часто покрываются защитным слоем цинка или олова.
- Алюминий⁚ легкий и доступный материал, но обладает несколько худшей проводимостью, чем медь. Алюминиевые проводники часто используются в системах заземления с низкими токами.
Сечение проводника заземления выбирается в зависимости от тока, который он должен пропускать, длины провода и условий эксплуатации. Важно помнить, что проводник должен быть надежно закреплен к заземлителю и заземляемому оборудованию, чтобы обеспечить непрерывный путь отвода тока в землю.
Заземляющие устройства
Заземляющие устройства – это ключевой элемент контура заземления, обеспечивающий надежный контакт с землей. Их задача – отводить ток утечки в землю, предотвращая опасное повышение напряжения и защищая людей и оборудование от поражения электрическим током.
Существует множество типов заземляющих устройств, выбор которых зависит от конкретных условий эксплуатации и требований безопасности. Вот некоторые из наиболее распространенных⁚
- Заземляющие электроды⁚ металлические стержни или трубы, забиваемые в землю для создания контакта с грунтом.
- Заземляющие ленты⁚ металлические полосы, укладываемые в траншеи и засыпаемые грунтом.
- Заземляющие пластины⁚ плоские металлические пластины, заглубленные в землю для создания широкой контактной поверхности.
- Заземляющие провода⁚ проводники, соединяющие заземляющие устройства с заземляемым оборудованием.
- Заземляющие шины⁚ металлические шины, служащие для объединения нескольких заземляющих устройств в единую систему.
Правильный выбор и установка заземляющих устройств – это гарантия безопасности и надежности системы заземления. Важно помнить, что заземляющие устройства должны быть установлены в соответствии с нормативными документами и рекомендациями производителей.
Измерительные приборы
Для контроля качества и работоспособности контура заземления необходимо использовать специальные измерительные приборы. Они позволяют определить сопротивление заземления, проверить целостность проводников и убедиться в соответствии системы установленным нормам безопасности.
Основные типы измерительных приборов для контура заземления⁚
- Измерители сопротивления заземления⁚ приборы, измеряющие сопротивление между заземляющим устройством и землей.
- Измерители напряжения заземления⁚ приборы, измеряющие напряжение между заземляющим устройством и землей.
- Измерители тока утечки⁚ приборы, измеряющие ток утечки на заземляющем устройстве.
- Тестеры целостности заземления⁚ приборы, проверяющие целостность проводников заземления.
Выбор конкретного прибора зависит от задач, которые необходимо решить. Для проведения профессиональных измерений рекомендуется использовать специализированные приборы, обладающие высокой точностью и надежностью.
