Заземление для оборудования⁚ зачем и как?
Заземление оборудования ー это жизненно важный элемент безопасности, который защищает от поражения электрическим током и предотвращает возникновение пожаров. Оно создает безопасный путь для тока в случае короткого замыкания или других неисправностей, направляя его в землю, а не через человека или оборудование.
Зачем нужно заземление?
Заземление играет ключевую роль в обеспечении безопасности людей и оборудования, работающего с электричеством. Оно создает защитный барьер, предотвращая опасные ситуации, которые могут возникнуть при возникновении неисправностей в электросети.
Давайте разберемся, почему заземление так важно⁚
- Защита от поражения электрическим током⁚ При коротком замыкании или других неисправностях в электросети, ток может пройти через корпус оборудования, делая его опасным для прикосновения. Заземление обеспечивает безопасный путь для тока, направляя его в землю, а не через человека.
- Предотвращение пожаров⁚ Неисправности в электросети могут привести к перегреву проводов и возникновению пожара. Заземление отводит избыточный ток в землю, снижая риск возникновения пожара.
- Защита электронного оборудования⁚ Электронное оборудование чувствительно к перепадам напряжения и электростатическим разрядам. Заземление помогает стабилизировать напряжение и защитить оборудование от повреждений.
- Снижение электромагнитных помех⁚ Заземление снижает уровень электромагнитных помех, которые могут негативно влиять на работу электронного оборудования.
Важно понимать, что заземление ⸺ это не просто формальность. Это необходимая мера предосторожности, которая может спасти жизни и предотвратить дорогостоящие повреждения оборудования.
Типы заземления
Существует несколько типов заземления, каждый из которых подходит для определенных условий и типов оборудования. Важно выбрать правильный тип заземления, чтобы обеспечить максимальную безопасность и эффективность.
Основные типы заземления⁚
- Заземление TN-C⁚ В этом типе заземления защитный проводник (PE) совмещен с нейтральным проводником (N) в одной жиле. Такая схема используется в старых электросетях, но ее применение ограничено из-за повышенного риска поражения током.
- Заземление TN-S⁚ В этом типе заземления защитный проводник (PE) и нейтральный проводник (N) разделены. Это более безопасная схема, которая широко применяется в современных электросетях.
- Заземление TT⁚ В этом типе заземления защитный проводник (PE) подключается к независимому заземляющему устройству, отдельному от нейтрального проводника. Такая схема используется, например, в системах с изолированной нейтралью.
- Заземление IT⁚ В этом типе заземления нейтральный проводник не заземлен, а корпус оборудования заземлен через высокоомный резистор. Такая схема применяется в медицинских учреждениях и других местах, где требуется повышенная безопасность.
Выбор типа заземления зависит от многих факторов, включая тип оборудования, характеристики электросети, требования безопасности и местные нормативы. Важно обратиться к специалисту для определения оптимального типа заземления для конкретного случая.
Схемы заземления для оборудования
Схемы заземления для оборудования представляют собой графическое описание того, как соединяются проводники заземления, нейтральный проводник и корпус оборудования. Правильно подобранная схема заземления обеспечивает надежную защиту от поражения электрическим током и гарантирует безопасную работу оборудования.
Основные схемы заземления для оборудования⁚
- Схема TN-C⁚ В этой схеме защитный проводник (PE) совмещен с нейтральным проводником (N) в одной жиле. Такая схема используется в старых электросетях, но ее применение ограничено из-за повышенного риска поражения током.
- Схема TN-S⁚ В этой схеме защитный проводник (PE) и нейтральный проводник (N) разделены. Это более безопасная схема, которая широко применяется в современных электросетях.
- Схема TT⁚ В этой схеме защитный проводник (PE) подключается к независимому заземляющему устройству, отдельному от нейтрального проводника. Такая схема используется, например, в системах с изолированной нейтралью.
- Схема IT⁚ В этой схеме нейтральный проводник не заземлен, а корпус оборудования заземлен через высокоомный резистор. Такая схема применяется в медицинских учреждениях и других местах, где требуется повышенная безопасность.
Выбор схемы заземления зависит от многих факторов, включая тип оборудования, характеристики электросети, требования безопасности и местные нормативы. Важно обратиться к специалисту для определения оптимальной схемы заземления для конкретного случая.
Как сделать заземление своими руками
Самостоятельное выполнение заземления требует определенных знаний и навыков, а также соблюдения норм электробезопасности. Неправильно выполненное заземление может быть опасным и неэффективным. Поэтому, если у вас нет опыта в электромонтаже, рекомендуеться обратиться к специалисту. Однако, если вы все же решили выполнить заземление своими руками, следуйте этим рекомендациям⁚
- Определите тип заземления. В зависимости от типа электросети и оборудования, необходимо выбрать подходящий тип заземления (TN-S, TT и т.д.). Проконсультируйтесь с электриком, чтобы определить оптимальный вариант для вашего случая.
- Подготовьте материалы. Вам понадобятся заземляющий проводник (медный или стальной), заземлитель (металлический стержень или пластина), заземляющий проводник (медный или стальной), инструменты (кусачки, пассатижи, отвертка, молоток, уровень, рулетка).

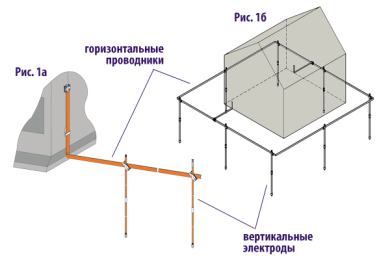

- Выберите место для заземлителя. Заземлитель должен быть установлен в земле на глубине не менее 1,5 метра, вдали от водопровода, газопровода, канализации и других коммуникаций.
- Установите заземлитель. Заземлитель можно забить в землю молотком или использовать специальный бур.
- Подключите заземляющий проводник. Заземляющий проводник необходимо соединить с заземлителем и корпусом оборудования с помощью болтовых соединений.
- Проверьте сопротивление заземления. Используйте специальный прибор для измерения сопротивления заземления. Сопротивление заземления должно быть не более 4 Ом.
- Задокументируйте работу. Зафиксируйте схему заземления, используемые материалы и результаты проверки сопротивления.
Важно помнить, что неправильно выполненное заземление может быть опасным. Если у вас есть сомнения, обратитесь к специалисту.
