В современном мире автоматизация процессов играет ключевую роль в повышении эффективности и снижении затрат в различных отраслях промышленности и коммунального хозяйства. Одним из важных элементов автоматизированных систем являются электрифицированные задвижки. Эти устройства позволяют удаленно и точно контролировать поток жидкостей или газов в трубопроводах. Разберем подробнее, что представляет собой электрифицированная задвижка, как она устроена и где она применяется.
Что такое электрифицированная задвижка?

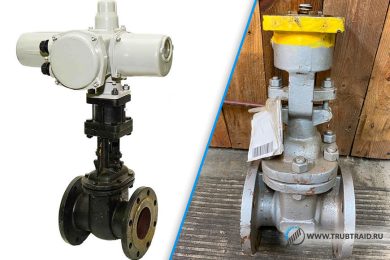

Электрифицированная задвижка – это запорное устройство, предназначенное для перекрытия или регулирования потока среды в трубопроводе, оснащенное электрическим приводом. В отличие от ручных задвижек, требующих физического усилия для открытия и закрытия, электрифицированные задвижки управляются дистанционно с помощью электрического сигнала. Это позволяет автоматизировать процессы, уменьшить необходимость в ручном труде и повысить безопасность операций.
Основные компоненты электрифицированной задвижки:
- Корпус задвижки: Основная часть, содержащая запирающий элемент.
- Запирающий элемент: Клин, диск или шибер, который перекрывает поток среды.
- Шток: Передает усилие от привода к запирающему элементу.
- Электрический привод: Обеспечивает движение штока и, соответственно, открытие или закрытие задвижки.
- Блок управления: Принимает сигналы управления и управляет работой привода.
- Датчики положения: Определяют текущее положение задвижки (открыта, закрыта, промежуточное положение).
Принцип работы электрифицированной задвижки
Принцип работы электрифицированной задвижки достаточно прост. Когда на блок управления поступает электрический сигнал, он активирует электрический привод. Привод, в свою очередь, начинает вращаться и передает вращательное движение на шток задвижки. Шток, двигаясь вверх или вниз, поднимает или опускает запирающий элемент, перекрывая или открывая проходное сечение трубопровода. Датчики положения контролируют текущее положение задвижки и передают информацию в систему управления.
Существуют различные типы электрических приводов, используемых в задвижках. Наиболее распространенные – это:
- Электромагнитные приводы: Используют электромагнитную силу для перемещения штока.
- Электромеханические приводы: Преобразуют вращательное движение электродвигателя в поступательное движение штока.
- Гидравлические приводы: Используют гидравлическое давление для перемещения штока.
Преимущества использования электрифицированных задвижек
Внедрение электрифицированных задвижек в технологические процессы предоставляет целый ряд значительных преимуществ, которые делают их предпочтительным выбором по сравнению с ручными аналогами. Эти преимущества касаются как повышения эффективности операций, так и улучшения безопасности и снижения эксплуатационных затрат; Рассмотрим основные из них:
1. Автоматизация процессов
Одним из ключевых преимуществ является возможность полной автоматизации процессов управления потоками. Электрифицированные задвижки могут интегрироваться в сложные системы управления, такие как SCADA (Supervisory Control and Data Acquisition), что позволяет операторам дистанционно контролировать и регулировать поток рабочей среды в трубопроводах. Это особенно важно в ситуациях, когда требуется быстрое и точное реагирование на изменяющиеся условия, например, при аварийных ситуациях или при оптимизации производственных процессов.
2. Дистанционное управление
Возможность дистанционного управления задвижками значительно упрощает эксплуатацию и обслуживание трубопроводных систем. Операторам не требуется физически присутствовать на месте установки задвижки для ее открытия или закрытия. Это позволяет контролировать процессы из центрального диспетчерского пункта, что особенно удобно для протяженных трубопроводных сетей или опасных производств.
3. Повышение безопасности
Электрифицированные задвижки способствуют повышению безопасности операций. Дистанционное управление позволяет избежать необходимости операторам находиться в опасных зонах, например, при работе с агрессивными или токсичными средами. Кроме того, автоматическое перекрытие задвижек в случае аварийной ситуации может предотвратить серьезные последствия, такие как утечки или взрывы.
4. Точность и надежность
Электрические приводы обеспечивают высокую точность и надежность управления задвижками. В отличие от ручных задвижек, где точность регулирования потока зависит от квалификации оператора, электрифицированные задвижки обеспечивают стабильное и предсказуемое управление. Это особенно важно для процессов, требующих точного дозирования или смешивания различных компонентов.
5. Снижение эксплуатационных затрат
Несмотря на более высокую первоначальную стоимость, электрифицированные задвижки позволяют снизить эксплуатационные затраты в долгосрочной перспективе. Автоматизация процессов снижает потребность в ручном труде, что приводит к сокращению расходов на оплату труда. Кроме того, автоматическое управление позволяет оптимизировать использование ресурсов, таких как электроэнергия и рабочая среда, что также способствует снижению затрат.
6. Интеграция с системами автоматизации
Электрифицированные задвижки легко интегрируются с современными системами автоматизации, такими как PLC (Programmable Logic Controller) и DCS (Distributed Control System). Это позволяет создавать комплексные системы управления технологическими процессами, которые обеспечивают автоматический контроль и регулирование всех параметров, таких как давление, температура и расход рабочей среды. Интеграция с системами автоматизации также позволяет собирать и анализировать данные о работе задвижек, что помогает оптимизировать их использование и предотвращать возможные поломки.
7. Увеличение срока службы
Благодаря точному управлению и отсутствию необходимости в ручном приложении силы, электрифицированные задвижки обычно имеют более длительный срок службы по сравнению с ручными аналогами. Автоматическое управление предотвращает перегрузки и повреждения механических компонентов, что увеличивает их надежность и долговечность.
Области применения электрифицированных задвижек
Электрифицированные задвижки находят широкое применение в различных отраслях промышленности и коммунального хозяйства. Их универсальность и возможность автоматизации делают их незаменимыми во многих технологических процессах. Рассмотрим основные области применения электрифицированных задвижек:
1. Нефтегазовая промышленность
В нефтегазовой промышленности электрифицированные задвижки используются для управления потоками нефти, газа и других продуктов переработки. Они применяются на нефтеперерабатывающих заводах, газокомпрессорных станциях, нефтепроводах и газопроводах. Автоматизация процессов управления потоками позволяет повысить безопасность и эффективность добычи, транспортировки и переработки углеводородов.
2. Химическая промышленность
В химической промышленности электрифицированные задвижки используются для управления потоками агрессивных и опасных химических веществ. Они применяются в производстве удобрений, полимеров, кислот, щелочей и других химических продуктов. Дистанционное управление и высокая надежность задвижек обеспечивают безопасность и точность дозирования химических веществ.
3. Энергетика
В энергетике электрифицированные задвижки используются для управления потоками воды, пара и других теплоносителей на электростанциях, в системах теплоснабжения и в котельных. Они применяются для регулирования подачи воды в котлы, для управления потоками пара в турбинах и для распределения тепловой энергии по потребителям. Автоматизация процессов управления потоками позволяет оптимизировать работу энергетических установок и снизить потери энергии.
4. Водоснабжение и водоотведение
В системах водоснабжения и водоотведения электрифицированные задвижки используются для управления потоками питьевой воды, сточных вод и технических жидкостей. Они применяются на водопроводных станциях, канализационных насосных станциях, очистных сооружениях и в системах орошения. Автоматизация процессов управления потоками позволяет обеспечить надежное и бесперебойное водоснабжение и водоотведение.
5. Пищевая промышленность
В пищевой промышленности электрифицированные задвижки используются для управления потоками пищевых продуктов, таких как молоко, соки, пиво и другие напитки. Они применяются в производстве молочных продуктов, соков, пива, вина и других пищевых продуктов. Гигиеничность и возможность автоматизации делают электрифицированные задвижки незаменимыми в пищевой промышленности.
6. Фармацевтическая промышленность
В фармацевтической промышленности электрифицированные задвижки используются для управления потоками лекарственных препаратов, реагентов и других веществ. Они применяются в производстве таблеток, капсул, инъекционных растворов и других лекарственных форм. Высокая точность и надежность управления потоками обеспечивают качество и безопасность лекарственных препаратов.
7. Металлургия
В металлургической промышленности электрифицированные задвижки используются для управления потоками расплавленного металла, шлака, воды и других веществ. Они применяются в производстве стали, чугуна, алюминия и других металлов. Автоматизация процессов управления потоками позволяет повысить безопасность и эффективность металлургического производства.
Как выбрать электрифицированную задвижку?
Выбор подходящей электрифицированной задвижки – важный этап при проектировании и модернизации трубопроводных систем. Необходимо учитывать множество факторов, чтобы обеспечить надежную и эффективную работу устройства. Рассмотрим основные критерии выбора электрифицированной задвижки:
1. Тип рабочей среды
Первым и важнейшим критерием является тип рабочей среды, которая будет проходить через задвижку. Необходимо учитывать химические и физические свойства среды, такие как агрессивность, вязкость, температура и давление. Для агрессивных сред, таких как кислоты и щелочи, необходимо выбирать задвижки из коррозионностойких материалов, таких как нержавеющая сталь или титан. Для вязких сред необходимо выбирать задвижки с большим проходным сечением, чтобы избежать засорения и снижения пропускной способности. Для высоких температур и давлений необходимо выбирать задвижки, способные выдерживать эти условия.
2. Диаметр трубопровода
Диаметр трубопровода является еще одним важным критерием выбора задвижки. Диаметр задвижки должен соответствовать диаметру трубопровода, чтобы обеспечить оптимальный поток рабочей среды. Использование задвижек меньшего диаметра может привести к снижению пропускной способности и увеличению гидравлического сопротивления. Использование задвижек большего диаметра может привести к нестабильности потока и вибрации.
3. Тип привода
Тип привода задвижки также играет важную роль в ее работе. Существуют различные типы приводов, такие как электромагнитные, электромеханические и гидравлические. Электромагнитные приводы отличаются компактностью и быстродействием, но имеют относительно небольшую мощность. Электромеханические приводы являются наиболее распространенными и обеспечивают широкий диапазон мощностей и скоростей. Гидравлические приводы обладают высокой мощностью и используются для управления большими задвижками;
4. Напряжение питания
Напряжение питания привода задвижки должно соответствовать напряжению сети электропитания на месте установки. Наиболее распространенными являются приводы с напряжением питания 220 В переменного тока и 24 В постоянного тока. При выборе привода необходимо учитывать требования безопасности и электромагнитной совместимости.
5. Степень защиты
Степень защиты корпуса задвижки должна соответствовать условиям окружающей среды на месте установки. Степень защиты IP (Ingress Protection) определяет уровень защиты от проникновения твердых предметов и воды. Для наружной установки необходимо выбирать задвижки со степенью защиты не ниже IP65, что обеспечивает защиту от пыли и струй воды. Для установки в помещениях с повышенной влажностью достаточно степени защиты IP54, что обеспечивает защиту от брызг воды.
6. Производитель
Выбор производителя задвижки также является важным фактором. Необходимо выбирать задвижки от известных и надежных производителей, которые имеют хорошую репутацию и предоставляют гарантийное обслуживание. Качественные задвижки обеспечивают надежную и долговечную работу, а также снижают риск возникновения аварийных ситуаций.
7. Дополнительные функции
Некоторые электрифицированные задвижки могут иметь дополнительные функции, такие как датчики положения, индикаторы положения, устройства ручного управления и устройства аварийного закрытия. Датчики положения позволяют контролировать текущее положение задвижки и передавать информацию в систему управления. Индикаторы положения позволяют визуально контролировать положение задвижки. Устройства ручного управления позволяют управлять задвижкой в случае отказа электропитания. Устройства аварийного закрытия автоматически закрывают задвижку в случае аварийной ситуации.
Техническое обслуживание электрифицированных задвижек
Регулярное техническое обслуживание является залогом надежной и долговечной работы электрифицированных задвижек. Техническое обслуживание включает в себя следующие мероприятия:
- Визуальный осмотр: Проверка корпуса задвижки на наличие повреждений, коррозии и утечек.
- Проверка электрических соединений: Проверка надежности и целостности электрических соединений.
- Проверка работы привода: Проверка плавности и скорости работы привода.
- Смазка трущихся частей: Смазка штока и других трущихся частей для снижения износа;
- Калибровка датчиков положения: Калибровка датчиков положения для обеспечения точности управления.
- Проверка герметичности: Проверка герметичности задвижки при закрытом положении.
Рекомендуется проводить техническое обслуживание электрифицированных задвижек не реже одного раза в год. В зависимости от условий эксплуатации и типа рабочей среды, периодичность технического обслуживания может быть увеличена.
При обнаружении каких-либо неисправностей необходимо немедленно устранить их. Несвоевременное устранение неисправностей может привести к серьезным поломкам и аварийным ситуациям.
Для проведения технического обслуживания необходимо привлекать квалифицированных специалистов, имеющих опыт работы с электрифицированными задвижками.
Использование качественных запасных частей и материалов при ремонте и техническом обслуживании электрифицированных задвижек является гарантией их надежной и долговечной работы.
Правильное техническое обслуживание электрифицированных задвижек позволяет продлить срок их службы и снизить эксплуатационные затраты.
Внедрение электрифицированных задвижек является важным шагом к автоматизации и оптимизации производственных процессов. Правильный выбор и эксплуатация этих устройств позволяют значительно повысить эффективность и безопасность работы трубопроводных систем. Использование современных технологий и материалов позволяет создавать надежные и долговечные задвижки, отвечающие самым высоким требованиям. В будущем можно ожидать дальнейшего развития и совершенствования электрифицированных задвижек, что сделает их еще более востребованными в различных отраслях промышленности. Благодаря постоянному развитию технологий, электрифицированные задвижки продолжат играть важную роль в автоматизации и оптимизации производственных процессов, способствуя повышению эффективности и безопасности в различных отраслях промышленности.
Описание: Эта статья рассказывает об электрифицированных задвижках, что это такое, как они работают и где применяются.
