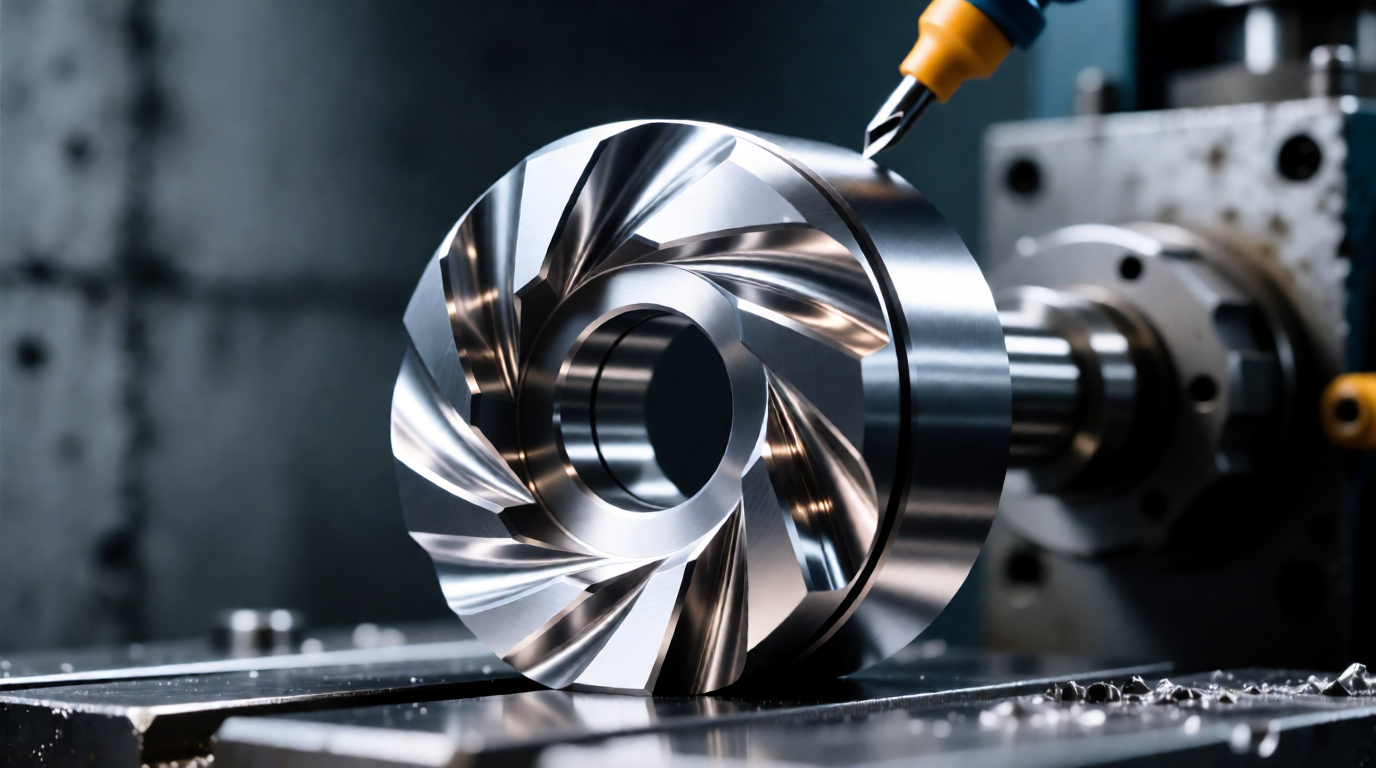

В мире современного производства выбор типа фрезерной обработки — ключевое решение, влияющее на сложность деталей, точность и стоимость. Понимание возможностей 3-, 4- и 5-осевого фрезерования поможет выбрать оптимальный метод для вашей задачи.
Основные принципы и термины
Оси в фрезеровании — это направления движения заготовки или инструмента относительно друг друга. Базовыми являются три линейные оси:
- X — горизонтальное движение (влево-вправо).
- Y — горизонтальное движение (вперед-назад).
- Z — вертикальное движение (вверх-вниз).
Дополнительные оси (A, B, C) — это оси вращения вокруг X, Y и Z соответственно.
3-осевое фрезерование
Самый распространенный и базовый тип обработки. Инструмент или заготовка перемещаются только по трем линейным осям (X, Y, Z).
Характеристики
- Движение: Только линейное по X, Y, Z.
- Фиксация заготовки: Неподвижна.
- Сложность деталей: Детали с 2.5D-геометрией (плоские поверхности, карманы, пазы, контуры).
Плюсы и минусы
| Преимущества | Недостатки |
|---|---|
|
|
Область применения
- Детали корпусов
- Пластины, кронштейны, монтажные панели
- Шестерни, валы (с переустановкой)
- Производство штампов и пресс-форм простой формы
4-осевое фрезерование
Добавляет одну ось вращения (обычно A или B), позволяя заготовке поворачиваться. Чаще всего это вращение вокруг оси X (ось A).
Характеристики
- Движение: Линейное по X, Y, Z + вращение вокруг одной оси (A или B).
- Тип станка: Часто с поворотным столом (индексируемым или непрерывным).
- Сложность деталей: Цилиндрические детали, обработка с нескольких сторон за одну установку.
Плюсы и минусы
| Преимущества | Недостатки |
|---|---|
|
|
Область применения
- Кулачковые механизмы, шнеки
- Обработка отверстий и пазов под углом по окружности
- Детали типа «вал» с элементами по окружности
- Гравировка на цилиндрических поверхностях
5-осевое фрезерование
Добавляет пятую ось вращения (вторая вращающаяся ось, например, B или C). Инструмент может подходить к заготовке практически с любого направления.
Характеристики
- Движение: Линейное по X, Y, Z + вращение вокруг двух осей (например, A и B, или A и C).
- Конфигурации:
- Поворотный-наклонный стол: Обе оси вращения на столе.
- Головка-наклоняемая шпинделя: Одна или две оси на шпинделе.
- Смешанная: Ось вращения стола + ось наклона шпинделя.
Плюсы и минусы
| Преимущества | Недостатки |
|---|---|
|
|
Область применения
- Аэрокосмическая промышленность (лопатки турбин, элементы обшивки)
- Медицинские имплантаты и протезы
- Сложные пресс-формы и штампы
- Автомобильные кузовные элементы высокого класса
- Производство лопастей гребных винтов, турбин
- Детали сложной архитектурной формы
Сравнительная таблица
| Критерий | 3 оси | 4 оси | 5 осей |
|---|---|---|---|
| Сложность геометрии | Низкая/Средняя (2.5D) | Средняя | Очень высокая (сложные 3D-поверхности) |
| Точность | Высокая (для простых деталей) | Высокая | Максимальная (за 1 установку) |
| Стоимость станка/обработки | Низкая | Средняя | Высокая |
| Время программирования | Низкое | Среднее | Высокое |
| Количество переустановок | Высокое | Среднее | Минимальное |
| Гибкость производства | Ограниченная | Средняя | Максимальная |
Что выбрать для вашей задачи?
Выбор между 3, 4 и 5 осями — это компромисс между сложностью детали, бюджетом, сроками и требуемой точностью. Приведем детальный алгоритм выбора.
Шаг 1: Анализ геометрии детали
Задайте себе ключевые вопросы о вашей детали:
- Все ли элементы можно достать инструментом, подходящим строго сверху (вдоль оси Z)?
- ДА → Рассматривайте 3 оси.
- НЕТ, есть элементы на боковых стенках или под углом → Переходите к следующему вопросу.
- Можно ли разбить деталь на 2-3 простые установки, сохранив при этом требуемую точность?
- ДА, и точность по чертежу будет соблюдена → 3 оси могут быть экономически выгодны.
- НЕТ, переустановка приведет к потере точности или займет слишком много времени → Нужны 4 или 5 осей.
- Требуется ли обработка по непрерывной сложной 3D-поверхности (скульптурный рельеф, крыло, лопатка)?
- ДА → Только 5-осевая непрерывная обработка.
- НЕТ, нужно обработать несколько отдельных граней под разными углами → Возможно, достаточно 4-осевого индексирования (дискретных поворотов стола).
Шаг 2: Учет производственных и экономических факторов
Даже если геометрия позволяет использовать несколько вариантов, решение определяют цифры:
| Фактор | Влияние на выбор | Вопрос для расчета |
|---|---|---|
| Тип производства |
| Сколько деталей в партии? Окупятся ли затраты на 5-осевую программу и наладку? |
| Бюджет |
| Есть ли бюджет не только на станок, но и на софт, оснастку и обучение инженеров? |
| Время выполнения заказа |
| Что лимитирует сроки: время подготовки (CAM) или время на станке? Можно ли параллельно готовить 5-осевую программу, пока работает 3-осевой станок? |
Ключевые выводы для выбора
- Начните с 3 осей. Если ваша деталь делается на 3-осевом станке с приемлемым временем и качеством — это почти всегда самый выгодный вариант.
- 4 оси — это чаще всего «осевая специализация». Идеальны для деталей типа «вал» или «куб», где нужно обработать 4 стороны. Это мост между простотой и сложностью.
- 5 осей — это не «роскошь», а «необходимость» для определенного класса задач. Их выбирают не потому что «круто», а потому что иначе деталь нельзя сделать или это будет дороже из-за множества операций, спецоснастки и низкого выхода годных.
- Проведите технологическую проработку (техпроцесс) для всех вариантов. Оцените полную стоимость: станко-часы, время наладки, стоимость оснастки для переустановок, зарплату оператора. Часто дорогой час 5-осевой обработки оказывается дешевле, чем много часов 3-осевой с ручными переустановками.
Не существует «лучшего» типа фрезерования вообще — есть оптимальный для конкретной детали, партии и бюджета. 3-осевые станки остаются рабочими лошадками для большинства задач. 4-осевые решают проблемы цилиндрических деталей и сокращают операции. 5-осевые открывают двери в мир самых сложных и высокотехнологичных изделий. Анализ геометрии детали, требований к точности, планируемых объемов и бюджета поможет сделать правильный выбор, который повысит эффективность вашего производства.
