Солнечные батареи на 12 В⁚ Полное руководство
Солнечные батареи на 12 В ⎻ это отличное решение для автономного электроснабжения различных устройств, от небольших фонариков до мощных холодильников. В этом руководстве мы рассмотрим все аспекты использования солнечных батарей на 12 В, от выбора компонентов до установки и эксплуатации.
Выбор солнечной панели
Выбор солнечной панели ⎻ это ключевой этап в создании системы автономного электроснабжения на 12 В. От правильного выбора зависит эффективность и надежность всей системы.
Мощность солнечной панели. Мощность панели измеряется в ваттах (Вт). Для определения необходимой мощности, учитывайте суммарную мощность всех устройств, которые вы планируете питать от солнечной батареи. Например, если у вас есть холодильник мощностью 100 Вт, телевизор 50 Вт и несколько светодиодных ламп на 10 Вт, то суммарная мощность составит 160 Вт. Однако, стоит учитывать, что солнечная панель не всегда будет выдавать полную мощность, особенно в пасмурные дни. Поэтому рекомендуется увеличить мощность панели на 20-30%, чтобы обеспечить достаточное количество энергии для всех устройств.
Тип солнечной панели. Существует два основных типа солнечных панелей⁚ монокристаллические и поликристаллические. Монокристаллические панели обладают более высоким КПД (коэффициентом полезного действия), но и стоят дороже. Поликристаллические панели дешевле, но их КПД немного ниже. Выбор типа панели зависит от вашего бюджета и требований к эффективности.
Размер и форма солнечной панели. Размер и форма панели зависят от ее мощности и типа. Важно выбрать панель, которая подходит по размеру для вашего места установки.
Производитель и гарантия. При выборе панели обращайте внимание на производителя и гарантийный срок. Известные производители предоставляют гарантию на свои панели сроком от 5 до 25 лет.
Дополнительные характеристики. Некоторые панели могут иметь дополнительные характеристики, такие как⁚
- Водонепроницаемость. Эта характеристика важна, если панель будет установлена на улице.
- Защита от перегрева. Некоторые панели оснащены системой защиты от перегрева, которая предотвращает их повреждение.
- Регулируемый угол наклона. Регулируемый угол наклона позволяет оптимизировать эффективность панели в зависимости от времени года и географического положения.
Правильно подобранная солнечная панель станет основой вашей системы автономного электроснабжения на 12 В.
Выбор контроллера заряда
Контроллер заряда ― это ключевой элемент системы автономного электроснабжения на 12 В, который защищает аккумулятор от перегрузки и обеспечивает его оптимальную зарядку. Он «управляет» потоком энергии от солнечной панели к аккумулятору, регулируя зарядный ток и предотвращая перезарядку аккумулятора, что может привести к его повреждению.
Тип контроллера заряда; Существует два основных типа контроллеров заряда⁚ PWM (Pulse Width Modulation) и MPPT (Maximum Power Point Tracking).
- PWM-контроллеры ― более простые и доступные по цене. Они регулируют зарядный ток путем включения и выключения солнечного тока, с помощью импульсов. Однако, КПД PWM-контроллеров ниже, чем у MPPT-контроллеров.
- MPPT-контроллеры ― более дорогие, но имеют более высокий КПД. Они отслеживают точку максимальной мощности солнечной панели и обеспечивают оптимальную зарядку аккумулятора.
Ток заряда. Ток заряда контроллера должен соответствовать току заряда аккумулятора. Обычно, ток заряда контроллера должен быть не менее 10% от емкости аккумулятора. Например, для аккумулятора емкостью 100 Ач ток заряда контроллера должен быть не менее 10 А.
Напряжение. Напряжение контроллера должно соответствовать напряжению аккумулятора. Для систем на 12 В используются контроллеры с напряжением 12 В.
Дополнительные функции. Некоторые контроллеры заряда могут иметь дополнительные функции, такие как⁚
- Защита от перегрузки. Эта функция предотвращает повреждение аккумулятора в случае перегрузки.
- Защита от короткого замыкания. Эта функция предотвращает повреждение контроллера в случае короткого замыкания.
- Мониторинг состояния аккумулятора. Некоторые контроллеры позволяют отслеживать состояние аккумулятора, например, уровень заряда, напряжение и температуру.
- Возможность подключения к системе мониторинга. Некоторые контроллеры можно подключить к системе мониторинга, что позволяет отслеживать работу системы в реальном времени.
Правильно подобранный контроллер заряда обеспечит безопасную и эффективную зарядку аккумулятора.

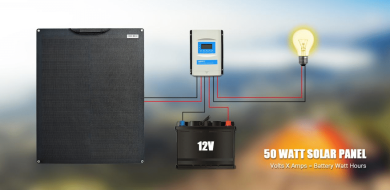

Установка и подключение
Установка и подключение солнечной батареи на 12 В ⎻ это относительно простой процесс, который можно выполнить самостоятельно, при соблюдении нескольких простых правил безопасности.
Выбор места установки. Солнечная панель должна быть установлена в месте, где она будет получать максимальное количество солнечного света в течение дня. Идеальное место ⎻ южная сторона здания, с отсутствием препятствий (деревьев, зданий и т.д.).
Крепление солнечной панели. Солнечная панель может быть установлена на крышу, стену здания или на специальную стойку. Для крепления используются специальные крепления, которые подбираются в зависимости от типа установки.
Подключение солнечной панели к контроллеру заряда. Солнечная панель подключается к контроллеру заряда с помощью специальных проводов. Важно правильно подключить провода к положительному и отрицательному выводам панели и контроллера.
Подключение контроллера заряда к аккумулятору. Контроллер заряда подключается к аккумулятору с помощью специальных проводов. Важно правильно подключить провода к положительному и отрицательному выводам контроллера и аккумулятора.
Подключение нагрузки. Нагрузка (например, фонарик, холодильник) подключается к аккумулятору с помощью специальных проводов. Важно правильно подключить провода к положительному и отрицательному выводам аккумулятора и нагрузки.
Проверка системы. После установки и подключения системы необходимо проверить ее работу. Убедитесь, что солнечная панель генерирует энергию, контроллер заряда работает корректно, и аккумулятор заряжается.
Безопасность. При установке и подключении солнечной батареи на 12 В необходимо соблюдать правила безопасности. Работайте с низким напряжением (12 В), но не забывайте, что это все еще электричество. Не трогайте провода и контакты мокрыми руками. Используйте инструменты с изолированными ручками.
Правильная установка и подключение солнечной батареи на 12 В обеспечат безопасную и эффективную работу системы.
