Фланец трубопровода: что это?

Фланец трубопровода⁚ что это?

Фланец трубопровода – это деталь‚ которая крепится к концу трубы и служит для соединения с другими элементами трубопровода‚ такими как насосы‚ клапаны‚ арматура и т.д. Фланцы обеспечивают герметичное соединение‚ позволяя легко разбирать и собирать трубопровод при необходимости.

Фланец трубопровода⁚ что это?

Определение и назначение

Фланец трубопровода – это важный элемент‚ который играет ключевую роль в построении трубопроводных систем. Представляя собой плоскую деталь с отверстиями для крепежа‚ фланец монтируется на конец трубы‚ обеспечивая надежное и герметичное соединение с другими элементами системы.

Фланцы трубопроводов выполняют несколько важных функций⁚

• Обеспечение герметичности соединения⁚ Фланцы‚ как правило‚ снабжены прокладками‚ которые размещаются между ними при соединении. Прокладки создают герметичное уплотнение‚ предотвращая утечку жидкости или газа из трубопровода.
• Обеспечение возможности демонтажа и сборки⁚ Фланцевые соединения позволяют легко разбирать и собирать трубопроводные системы. Это особенно важно при проведении ремонтных работ‚ замены отдельных элементов или при необходимости проведения профилактических осмотров.
• Упрощение процесса монтажа⁚ Фланцы значительно упрощают процесс монтажа трубопроводных систем. Вместо сварки или пайки‚ которая требует специального оборудования и навыков‚ фланцы соединяются с помощью болтов‚ что делает процесс установки более быстрым и удобным.
• Обеспечение надежности соединения⁚ Фланцы‚ особенно в сочетании с качественными прокладками‚ обеспечивают высокую степень надежности соединения. Это особенно важно для трубопроводов‚ которые транспортируют опасные или агрессивные вещества‚ где надежность соединения является критическим фактором безопасности.

В целом‚ фланцы трубопроводов являются незаменимыми элементами‚ которые обеспечивают надежность‚ герметичность и удобство монтажа трубопроводных систем.

Фланец трубопровода⁚ что это?

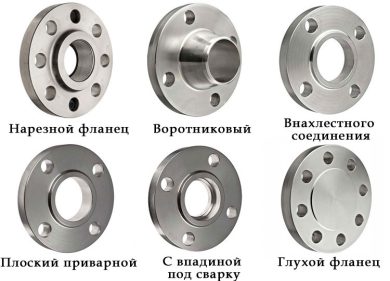

Типы фланцев

Фланцы трубопроводов классифицируются по различным признакам‚ что позволяет выбрать оптимальный вариант для конкретных условий эксплуатации. Основные типы фланцев⁚

• По типу соединения⁚
  • Сварные фланцы⁚ Самый распространенный тип‚ который отличается высокой прочностью и надежностью. Сварные фланцы привариваются к трубе‚ обеспечивая прочное и герметичное соединение.
  • Приварные фланцы⁚ Приварные фланцы крепятся к трубе с помощью сварки‚ но отличаются от сварных фланцев конструкцией. Приварные фланцы имеют специальную шейку‚ которая приваривается к трубе‚ а затем к ней крепится сама фланцевая часть.
  • Фланцы с накидной гайкой⁚ Фланцы с накидной гайкой монтируются на трубу с помощью накидной гайки‚ которая затягивается на резьбовое соединение. Этот тип фланцев используется для быстрого и удобного монтажа‚ но отличается меньшей прочностью‚ чем сварные фланцы.
  • Фланцы с фланцевым соединением⁚ Фланцы с фланцевым соединением крепятся друг к другу с помощью болтов и гаек. Этот тип фланцев используется для соединения труб с различными элементами трубопроводной системы‚ такими как насосы‚ клапаны‚ арматура и т.д.
• По типу прокладки⁚
  • Плоские фланцы⁚ Фланцы с плоской прокладкой используются для соединения труб с относительно небольшим давлением.
  • Выпуклые фланцы⁚ Фланцы с выпуклой прокладкой используются для соединения труб с более высоким давлением.
  • Фланцы с уплотнительным кольцом⁚ Фланцы с уплотнительным кольцом используются для соединения труб с очень высоким давлением. Уплотнительное кольцо обеспечивает более надежное уплотнение‚ чем плоские или выпуклые прокладки.
• По материалу⁚
  • Стальные фланцы⁚ Самый распространенный тип фланцев‚ который отличается высокой прочностью и устойчивостью к коррозии.
  • Чугунные фланцы⁚ Чугунные фланцы используются для соединения труб с более низким давлением.
  • Латунные фланцы⁚ Латунные фланцы используются для соединения труб с более высоким давлением и в условиях агрессивных сред.
  • Нержавеющие фланцы⁚ Нержавеющие фланцы используются для соединения труб с агрессивными средами‚ где требуется высокая устойчивость к коррозии.

Выбор типа фланца зависит от конкретных условий эксплуатации‚ таких как давление‚ температура‚ тип среды‚ а также от типа соединения.

Фланец трубопровода⁚ что это?

Материалы изготовления

Выбор материала для изготовления фланца трубопровода зависит от условий эксплуатации трубопровода‚ таких как давление‚ температура‚ агрессивность среды‚ а также от требований к прочности и долговечности. Вот некоторые из наиболее распространенных материалов‚ используемых для изготовления фланцев⁚

• Сталь⁚ Сталь является наиболее распространенным материалом для изготовления фланцев. Она отличается высокой прочностью‚ устойчивостью к коррозии и доступностью. Стальные фланцы используются для соединения труб с различными типами сред‚ включая воду‚ газ‚ нефть и другие.
• Чугун⁚ Чугун ౼ более доступный материал‚ чем сталь‚ но он менее прочный и устойчив к коррозии. Чугунные фланцы используются для соединения труб с более низким давлением и в условиях‚ где коррозия не является большой проблемой.
• Латунь⁚ Латунь обладает высокой прочностью и устойчивостью к коррозии‚ что делает ее подходящим материалом для изготовления фланцев‚ используемых в условиях агрессивных сред‚ таких как морская вода.
• Нержавеющая сталь⁚ Нержавеющая сталь обладает высокой устойчивостью к коррозии и высокой прочностью‚ что делает ее идеальным материалом для изготовления фланцев‚ используемых в условиях агрессивных сред‚ высоких температур или высоких давлений.
• Пластик⁚ Пластиковые фланцы используются для соединения труб с неагрессивными средами‚ такими как вода‚ воздух или газы. Они легкие‚ прочные и доступные‚ но не так устойчивы к высоким температурам и давлениям‚ как фланцы из других материалов.
• Композитные материалы⁚ Композитные материалы‚ такие как стекловолокно‚ используются для изготовления легких и прочных фланцев‚ устойчивых к коррозии. Они используются в условиях‚ где требуется высокая прочность и устойчивость к коррозии‚ но не требуется высокая устойчивость к высоким температурам или давлениям.

Выбор материала для изготовления фланца также зависит от типа соединения. Например‚ для сварных фланцев обычно используются стали‚ которые легко свариваются. Для фланцев с фланцевым соединением могут использоваться различные материалы‚ в зависимости от требований к прочности и устойчивости к коррозии.

Правильный выбор материала для изготовления фланца имеет решающее значение для обеспечения надежной и безопасной работы трубопровода.
