Опоры для фланцев трубопроводов⁚ выбор, монтаж и виды
Опоры для фланцев трубопроводов – это неотъемлемая часть любой трубопроводной системы, обеспечивающая надежную фиксацию и поддержку фланцевых соединений. Они играют важную роль в предотвращении деформации труб, снижении вибраций и шума, а также упрощают монтаж и демонтаж трубопроводов. Правильно подобранные и установленные опоры гарантируют безопасную и эффективную работу всей системы, обеспечивая ее долговечность и надежность.
Что такое опоры для фланцев и зачем они нужны
Опоры для фланцев трубопроводов – это специальные устройства, предназначенные для фиксации и поддержки фланцевых соединений трубопроводов. Они играют ключевую роль в обеспечении надежности и долговечности трубопроводных систем, предотвращая возникновение различных проблем, связанных с нагрузками, вибрациями и деформациями.

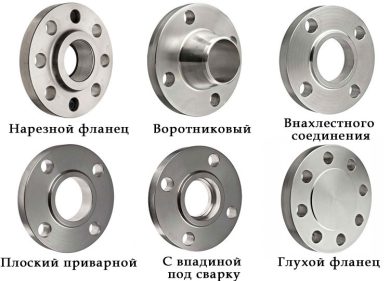

Фланцевые соединения – это наиболее распространенный способ соединения труб в трубопроводных системах. Они обеспечивают герметичность и возможность разборки для ремонта или обслуживания. Однако, при отсутствии надлежащей опоры, фланцевые соединения могут подвергаться значительным нагрузкам, которые могут привести к различным негативным последствиям⁚
- Деформация труб⁚ Под воздействием давления, температуры и веса транспортируемой среды трубы могут деформироваться, что приводит к нарушению герметичности фланцевого соединения и протечкам.
- Вибрации и шум⁚ Движение жидкости или газа по трубопроводу может вызывать вибрации, которые, в свою очередь, могут привести к шуму и повреждению трубопровода.
- Нагрузка на крепежные элементы⁚ Неравномерное распределение нагрузки на фланцевое соединение может привести к перегрузке крепежных элементов (болтов, гаек) и их поломке.
- Ухудшение герметичности⁚ Вибрации и деформации могут привести к ослаблению болтов, что, в свою очередь, может привести к нарушению герметичности фланцевого соединения и утечкам.
Опоры для фланцев решают эти проблемы, предоставляя надежную поддержку фланцевым соединениям. Они распределяют нагрузку равномерно, предотвращая деформацию труб, снижают вибрации и шум, а также обеспечивают надежную фиксацию фланцевого соединения, предотвращая его ослабление.
Виды опор для фланцев
Опоры для фланцев трубопроводов бывают разных типов, каждый из которых предназначен для решения определенных задач и подходит для конкретных условий эксплуатации. Выбор оптимального типа опоры зависит от многих факторов, таких как диаметр трубы, тип транспортируемой среды, рабочее давление, температура, условия монтажа и т.д.
Основные типы опор для фланцев⁚
- Неподвижные опоры⁚ Эти опоры обеспечивают жесткую фиксацию фланцевого соединения и предотвращают его смещение. Они используются в местах, где требуется максимальная стабильность и надежность, например, при высоком давлении или температуре. Неподвижные опоры могут быть выполнены в виде скоб, консолей, кронштейнов или других конструкций, которые крепятся к несущей конструкции.
- Подвижные опоры⁚ Эти опоры обеспечивают возможность небольшого перемещения фланцевого соединения, что позволяет компенсировать тепловое расширение трубы. Они используются в местах, где трубопровод подвержен значительным температурным колебаниям, например, при транспортировке горячей воды или пара. Подвижные опоры могут быть выполнены в виде роликов, скользящих элементов или других конструкций, которые обеспечивают плавное перемещение фланца.
- Комбинированные опоры⁚ Эти опоры сочетают в себе преимущества неподвижных и подвижных опор, обеспечивая как жесткую фиксацию, так и возможность компенсации теплового расширения. Они используются в местах, где требуется сочетание стабильности и гибкости, например, при транспортировке жидкостей с различной температурой.
- Виброизолирующие опоры⁚ Эти опоры предназначены для снижения вибраций и шума, возникающих при движении жидкости или газа по трубопроводу. Они используются в местах, где вибрации могут быть проблемой, например, в жилых помещениях или рядом с чувствительным оборудованием. Виброизолирующие опоры могут быть выполнены из эластичных материалов, таких как резина или пружины, которые поглощают вибрации.
Выбор подходящего типа опоры для фланца – важный этап проектирования трубопроводной системы. Необходимо тщательно проанализировать условия эксплуатации и выбрать опору, которая обеспечит надежную поддержку фланцевого соединения и предотвратит возникновение проблем.
Выбор опоры для фланца⁚ ключевые факторы
Выбор опоры для фланца ― это ответственный шаг, который требует учета множества факторов, влияющих на надежность и долговечность всей трубопроводной системы. Неправильно подобранная опора может привести к деформации трубы, утечкам, вибрациям и другим проблемам, которые могут привести к дорогостоящему ремонту или даже аварии.
Ключевые факторы, которые необходимо учитывать при выборе опоры для фланца⁚
- Диаметр трубы⁚ Размер трубы определяет нагрузку, которую должна выдерживать опора. Для больших диаметров требуется более прочная и устойчивая опора.
- Тип транспортируемой среды⁚ Свойства транспортируемой среды, такие как плотность, вязкость, температура, давление, влияют на нагрузку на фланцевое соединение и, следовательно, на выбор опоры. Например, для транспортировки горячей воды или пара требуется опора, которая может выдержать высокую температуру и давление.
- Рабочее давление⁚ Давление в трубопроводе также влияет на нагрузку на фланцевое соединение. Чем выше давление, тем более прочная опора требуется.
- Температура⁚ Температурные колебания могут привести к тепловому расширению трубы, что может создать нагрузку на фланцевое соединение. Для компенсации теплового расширения используются подвижные опоры.
- Условия монтажа⁚ Место установки опоры, наличие препятствий, доступность инструментов и материалов ― все это необходимо учитывать при выборе опоры. Например, для установки опоры в труднодоступном месте может потребоваться опора с компактными размерами.
- Требования к виброизоляции⁚ Если требуется снизить вибрации и шум, необходимо использовать виброизолирующие опоры.
- Материал опоры⁚ Материал опоры должен быть устойчив к воздействию транспортируемой среды, температуры, давления и других факторов. Например, для транспортировки агрессивных веществ может потребоваться опора из нержавеющей стали.
Важно также учитывать требования нормативных документов и стандартов, которые регламентируют выбор опор для фланцев. При выборе опоры необходимо проконсультироваться с квалифицированным специалистом, который поможет подобрать оптимальный вариант для конкретных условий эксплуатации.
Монтаж опоры для фланца⁚ пошаговая инструкция
Правильный монтаж опоры для фланца ー это залог надежной и долговечной работы трубопроводной системы. Неправильная установка опоры может привести к деформации трубы, утечкам, вибрациям и другим проблемам, которые могут привести к дорогостоящему ремонту или даже аварии. Поэтому важно следовать пошаговой инструкции, чтобы обеспечить правильный монтаж опоры.
Пошаговая инструкция по монтажу опоры для фланца⁚
- Подготовка поверхности⁚ Перед установкой опоры необходимо очистить поверхность, на которую она будет крепиться, от грязи, пыли, ржавчины и других загрязнений. Это позволит обеспечить надежное крепление опоры.
- Установка опоры⁚ Установите опору на подготовленную поверхность и закрепите ее с помощью болтов или сварки, в зависимости от типа опоры и требований проекта. При установке опоры необходимо убедиться, что она расположена правильно, без перекосов и смещений.
- Установка фланца⁚ Установите фланцевое соединение на опору. При установке фланца необходимо убедиться, что он плотно прилегает к опоре, без зазоров и провисаний. Для обеспечения надежного крепления фланца используйте болты и гайки соответствующего размера и класса прочности.
- Затяжка болтов⁚ Затяните болты фланцевого соединения с помощью динамометрического ключа, обеспечивая равномерную затяжку всех болтов. Сила затяжки болтов должна соответствовать требованиям проекта и нормативных документов. Не перетягивайте болты, чтобы избежать деформации фланца и опоры.
- Проверка монтажа⁚ После установки опоры и фланца необходимо проверить правильность монтажа, убедиться, что опора надежно закреплена, фланцевое соединение плотно прилегает к опоре, болты затянуты с необходимым усилием. Проверьте также, что нет утечек в фланцевом соединении.
Важно также учитывать требования нормативных документов и стандартов, которые регламентируют монтаж опор для фланцев. При монтаже опоры необходимо проконсультироваться с квалифицированным специалистом, который поможет обеспечить правильность и надежность установки.
