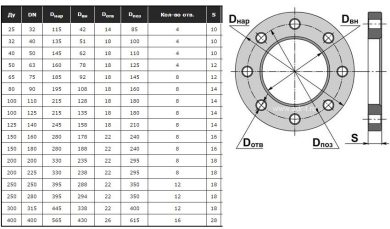

Размер фланца для трубопроводов
Размер фланца для трубопроводов является важным параметром, который определяет прочность соединения и его способность выдерживать рабочее давление. Правильный выбор размера фланца обеспечивает надежную и безопасную работу трубопроводной системы.
Фланцы – это неотъемлемая часть трубопроводных систем, играющие ключевую роль в соединении различных элементов, таких как трубы, насосы, клапаны и другие устройства. Они представляют собой плоские детали с отверстиями для болтов, предназначенные для создания герметичного соединения с помощью прокладок. Фланцы бывают различных размеров, форм и материалов, что позволяет выбрать оптимальный вариант для конкретных условий эксплуатации.
Выбор правильного размера фланца является важным аспектом проектирования и монтажа трубопроводных систем. Неправильно подобранный размер может привести к утечкам, снижению прочности соединения, а в некоторых случаях даже к аварийным ситуациям.
В этой статье мы рассмотрим ключевые факторы, влияющие на выбор размера фланца, типы фланцев и их особенности, а также дадим практические рекомендации по выбору оптимального размера для различных типов трубопроводов.
Факторы, влияющие на выбор размера фланца
Выбор размера фланца для трубопроводов – это комплексная задача, требующая учета ряда факторов. Необходимо учитывать следующие параметры⁚
- Диаметр трубы⁚ Размер фланца должен соответствовать диаметру трубы, к которой он будет присоединен. Фланец должен быть достаточно большим, чтобы обеспечить надежное соединение и предотвратить утечки.
- Рабочее давление⁚ Давление, которое будет действовать на трубопровод, является одним из ключевых факторов, определяющих размер фланца. Чем выше рабочее давление, тем больше должен быть размер фланца, чтобы обеспечить прочность и герметичность соединения.
- Температура среды⁚ Температура рабочей среды также влияет на выбор размера фланца. При высоких температурах материалы фланца расширяются, что может привести к деформации и утечкам. Поэтому необходимо выбирать фланцы, рассчитанные на соответствующую температуру.
- Тип соединения⁚ Существуют различные типы фланцевых соединений, каждый из которых имеет свои особенности. Например, фланцы с плоским уплотнением используются для соединения труб с низким рабочим давлением, а фланцы с выступом – для соединения труб с высоким рабочим давлением. Тип соединения также влияет на выбор размера фланца.
- Материал фланца⁚ Материал фланца должен быть устойчив к воздействию рабочей среды. Для агрессивных сред, таких как кислоты и щелочи, необходимо использовать фланцы из коррозионностойких материалов, таких как нержавеющая сталь.
- Стандарты⁚ При выборе размера фланца необходимо учитывать соответствующие стандарты, например, ГОСТ, ASME, DIN. Стандарты определяют размеры, формы и материалы фланцев, а также требования к их испытаниям и сертификации.
Правильный выбор размера фланца с учетом всех этих факторов гарантирует надежность и безопасность трубопроводной системы.
Типы фланцев и их особенности
Существует множество типов фланцев, каждый из которых обладает своими уникальными характеристиками и предназначен для определенных условий эксплуатации. Вот некоторые из наиболее распространенных типов фланцев⁚
- Плоские фланцы⁚ Это самые простые и распространенные фланцы, которые имеют плоскую поверхность для соединения с трубой. Они используются в системах с низким давлением и температурой. Плоские фланцы обычно изготавливаются из стали, чугуна или нержавеющей стали.
- Фланцы с выступом⁚ Эти фланцы имеют выступ на поверхности, который обеспечивает более прочное соединение. Они используются в системах с высоким давлением и температурой. Фланцы с выступом обычно изготавливаются из стали или нержавеющей стали.
- Фланцы с пазом⁚ Эти фланцы имеют паз на поверхности, который используется для установки уплотнительного кольца. Уплотнительное кольцо обеспечивает герметичность соединения. Фланцы с пазом используются в системах с высоким давлением и температурой, а также в системах, где требуется высокая герметичность.
- Сварные фланцы⁚ Эти фланцы привариваются к трубе. Они обеспечивают очень прочное соединение и используются в системах с высоким давлением и температурой. Сварные фланцы обычно изготавливаются из стали или нержавеющей стали.
- Фланцы с болтовым соединением⁚ Эти фланцы соединяются с трубой с помощью болтов. Они используются в системах с низким давлением и температурой. Фланцы с болтовым соединением обычно изготавливаются из стали, чугуна или нержавеющей стали.
- Фланцы с защелкивающимся соединением⁚ Эти фланцы имеют защелкивающийся механизм, который обеспечивает быстрое и простое соединение. Они используются в системах с низким давлением и температурой. Фланцы с защелкивающимся соединением обычно изготавливаются из пластика или металла.
Выбор типа фланца зависит от конкретных условий эксплуатации, таких как давление, температура, среда, тип соединения и т. д. Правильный выбор типа фланца гарантирует надежность и безопасность трубопроводной системы.
Рекомендации по выбору размера фланца
Выбор правильного размера фланца для трубопроводов – это важный шаг, который влияет на прочность, герметичность и надежность всей системы. При выборе размера фланца необходимо учитывать несколько факторов⁚
- Диаметр трубы⁚ Размер фланца должен соответствовать диаметру трубы, к которой он будет присоединен. Важно, чтобы фланцевое соединение плотно прилегало к трубе, чтобы обеспечить надежную герметичность.
- Рабочее давление⁚ Фланец должен быть рассчитан на рабочее давление в трубопроводной системе. Необходимо выбирать фланцы, которые способны выдерживать максимальное давление, которое может возникнуть в системе.
- Температура рабочей среды⁚ Температура рабочей среды также влияет на выбор размера фланца. Необходимо выбирать фланцы, которые способны выдерживать максимальную температуру, которая может возникнуть в системе.
- Материал трубы⁚ Материал трубы также играет роль в выборе размера фланца. Необходимо выбирать фланцы, которые совместимы с материалом трубы, чтобы обеспечить надежное соединение.
- Тип соединения⁚ Тип соединения, используемый для фланца, также влияет на его размер. Например, для сварных соединений необходимо выбирать фланцы с соответствующим размером сварного шва.
В некоторых случаях для выбора размера фланца могут использоваться специальные таблицы и справочники. Важно также проконсультироваться с производителем фланцев или с инженером-проектировщиком, чтобы получить рекомендации по выбору оптимального размера фланца для конкретных условий эксплуатации.
