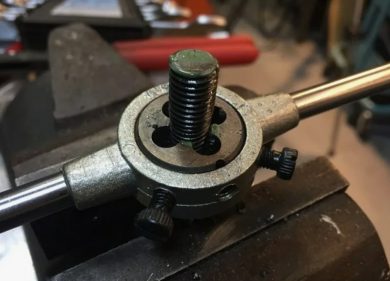

Эффективность операции нарезания резьбы определяется грамотным сочетанием скорости, подачи и глубины врезания. Ошибки в расчетах ведут к ускоренному износу инструмента, браку профиля и снижению производительности. Резцы для нарезания наружной резьбы работают в сложных условиях, где каждый проход формирует значительную нагрузку на вершину, поэтому режимы необходимо подбирать с учетом материала заготовки, шага резьбы и жесткости технологической системы.
Скорость резания и частота вращения шпинделя
Базовым параметром является скорость резания Vc, измеряемая в метрах в минуту. Она зависит от обрабатываемого материала, марки твердого сплава и наличия покрытия. Частота вращения шпинделя n (об/мин) рассчитывается по классической формуле:
n = (1000 × Vc) / (π × d)
где d — номинальный диаметр резьбы в миллиметрах. Для черновых проходов скорость рекомендуется снижать на 20-30%, а для чистовых — применять значения из верхней границы диапазона.
Пример: при нарезании резьбы М20 на детали из конструкционной стали с твердосплавным резцом с покрытием TiAlN рекомендуемая скорость Vc составляет 120-180 м/мин. При d = 20 мм и Vc = 150 м/мин частота вращения n = (1000 × 150) / (3,14 × 20) ≈ 2387 об/мин.
Подача на виток
Подача при нарезании резьбы жестко привязана к шагу. Для метрической резьбы подача S равна шагу P: S = P. Это требование обеспечивается кинематической цепью станка или программным циклом G76/G92 на станках с ЧПУ. Любое отклонение подачи от шага приведет к искажению профиля и невозможности навинчивания ответной детали.
Глубина прохода и распределение припуска
Теоретическая высота профиля метрической резьбы H = 0,866 × P, а рабочая глубина h = 0,6134 × P. Припуск распределяется по проходам с уменьшением глубины — от большей к меньшей. Такая схема обеспечивает постоянный угол врезания и стабильное стружкообразование.
Количество проходов
Количество проходов зависит от шага резьбы и обрабатываемого материала. Ориентировочно можно использовать следующие значения:
- Шаг до 1,5 мм — 3-5 проходов
- Шаг 1,5-3,0 мм — 6-10 проходов
- Шаг 3,0-6,0 мм — 12-20 проходов
Рекомендуемые режимы для распространенных материалов
| Материал | Vc, м/мин | Глубина 1-го прохода, мм | Глубина последнего прохода, мм |
|---|---|---|---|
| Углеродистая сталь | 120-180 | 0,15-0,25 | 0,02-0,05 |
| Нержавеющая сталь | 60-100 | 0,10-0,20 | 0,02-0,03 |
| Чугун | 100-150 | 0,15-0,25 | 0,03-0,05 |
| Алюминиевые сплавы | 200-400 | 0,20-0,40 | 0,05-0,10 |
| Закаленная сталь (CBN) | 80-150 | 0,05-0,10 | 0,01-0,02 |
Практические советы
Первый проход должен быть обязательно с врезанием в материал не менее 0,1 мм, иначе возникнет наклеп поверхности и последующие проходы будут скользить без снятия стружки. Последний проход рекомендуется делать минимальной глубины — это обеспечивает чистоту профиля и компенсирует упругие отжатия системы. При нарезании длинных резьб применяйте схему с переменной подачей по сторонам профиля (альтернирующую), чтобы снизить нагрузку на одну режущую кромку.
Правильно рассчитанные режимы резания увеличивают стойкость резьбового резца в 2-3 раза и гарантируют стабильный класс точности резьбы от первой до последней детали в партии.
Грамотный расчет режимов резания при нарезании резьбы сочетает теоретические формулы с практическим опытом. Скорость, распределение глубины по проходам и учет материала заготовки формируют основу стабильного технологического процесса. Оптимизация этих параметров позволяет существенно повысить производительность и снизить себестоимость резьбовой обработки.
«`
