Задвижки 30с41нж – это один из самых распространенных типов запорной арматуры, используемых в различных отраслях промышленности и коммунального хозяйства․ Они отличаются своей надежностью, простотой конструкции и способностью работать в широком диапазоне температур и давлений․ Разнообразие диаметров этих задвижек позволяет подобрать оптимальное решение для любой трубопроводной системы, обеспечивая эффективное управление потоком рабочей среды․ В этой статье мы подробно рассмотрим все доступные диаметры задвижек 30с41нж, их характеристики и особенности применения․
Основные параметры и характеристики задвижек 30с41нж
Задвижки 30с41нж, как было отмечено, получили широкое распространение благодаря своей универсальности․ Они применяются для перекрытия потока воды, пара, нефти, газа и других неагрессивных сред․ Основными характеристиками, определяющими выбор конкретной модели, являются:
- Диаметр условного прохода (Ду или DN): определяет пропускную способность задвижки․
- Рабочее давление (Ру или PN): максимальное давление среды, при котором задвижка сохраняет работоспособность․
- Материал корпуса: чаще всего используется углеродистая сталь (20), обеспечивающая прочность и долговечность․
- Температурный режим: задвижки 30с41нж способны работать в диапазоне температур от -40°C до +425°C․
- Тип присоединения: фланцевое, обеспечивающее надежное и герметичное соединение с трубопроводом․

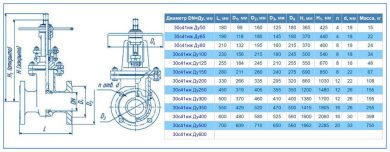

Размерный ряд задвижек 30с41нж
Диаметры задвижек 30с41нж представлены в широком диапазоне, что позволяет удовлетворить потребности различных трубопроводных систем․ Наиболее распространенные размеры:
- Ду 50 (DN 50)
- Ду 80 (DN 80)
- Ду 100 (DN 100)
- Ду 150 (DN 150)
- Ду 200 (DN 200)
- Ду 250 (DN 250)
- Ду 300 (DN 300)
- Ду 350 (DN 350)
- Ду 400 (DN 400)
- Ду 500 (DN 500) и более․
Сравнительная таблица диаметров и пропускной способности
Предлагаю рассмотреть примерную таблицу, демонстрирующую зависимость пропускной способности от диаметра задвижки․ Следует отметить, что реальные значения могут отличаться в зависимости от производителя и конкретных условий эксплуатации․
| Диаметр (Ду) | Приблизительная пропускная способность (м³/ч) |
|---|---|
| 50 | 20-30 |
| 100 | 80-100 |
| 150 | 180-220 |
| 200 | 320-380 |
Особенности выбора задвижки 30с41нж по диаметру
Выбор подходящего диаметра задвижки 30с41нж является критически важным для обеспечения эффективной и безопасной работы трубопроводной системы․ При этом необходимо учитывать следующие факторы:
- Расход рабочей среды: диаметр должен обеспечивать достаточную пропускную способность для заданного расхода․
- Скорость потока: слишком малый диаметр может привести к повышенному гидравлическому сопротивлению и кавитации․
- Давление в системе: задвижка должна соответствовать рабочему давлению трубопровода․
- Тип рабочей среды: необходимо учитывать химическую активность среды и подбирать материалы, устойчивые к коррозии․
Правильный выбор диаметра задвижки 30с41нж – это залог надежной и долговечной работы всей системы․ Поэтому, при проектировании и монтаже трубопроводов, необходимо уделять особое внимание этому параметру, учитывая все вышеперечисленные факторы․
