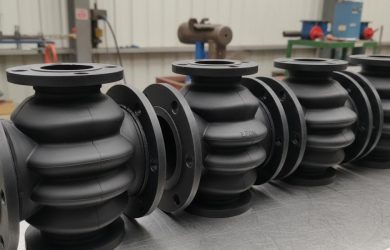

Резиновый компенсатор — это гибкий элемент трубопровода, предназначенный для компенсации температурных деформаций, вибрации, небольших смещений и механических нагрузок. Такие изделия применяют в системах отопления, водоснабжения, вентиляции, промышленной энергетике, химическом производстве и на различных технологических объектах.
При выборе компенсатора важно учитывать не только его размеры, присоединительный тип и рабочее давление. Одним из ключевых параметров является материал резиновой части. От него зависят устойчивость изделия к температуре, воде, маслам, нефтепродуктам и другим рабочим средам.
На практике часто сравнивают резиновые компенсаторы EPDM и NBR. Внешне такие изделия могут быть практически одинаковыми, однако эксплуатационные характеристики материалов существенно отличаются.
Что такое резиновый компенсатор
Резиновый компенсатор представляет собой гибкую вставку, устанавливаемую между участками трубопровода или оборудования. Конструкция позволяет частично изолировать систему от вибрационных нагрузок и компенсировать перемещения, возникающие во время эксплуатации.
В зависимости от исполнения компенсатор может воспринимать:
- осевые перемещения;
- боковые смещения;
- небольшие угловые деформации;
- вибрацию от насосов и другого оборудования;
- гидравлические удары и пульсации;
- температурное расширение трубопровода.
Особенно востребованы резиновые компенсаторы на участках, где трубопровод соединяется с насосным, компрессорным или другим динамически работающим оборудованием. Гибкая вставка снижает передачу вибрации на трубы и строительные конструкции.
Однако компенсатор нельзя выбирать только по принципу «подходит по диаметру». Необходимо сопоставить характеристики резины с составом транспортируемой среды и фактическими условиями работы.
Резиновые компенсаторы EPDM
EPDM — этилен-пропиленовый каучук, отличающийся высокой стойкостью к воздействию воды, пара, озона, атмосферных факторов и ряда химических веществ.
Именно поэтому резиновые компенсаторы EPDM широко применяются в инженерных системах, где рабочей средой является вода или водные растворы.
К основным преимуществам EPDM относятся:
- хорошая устойчивость к горячей и холодной воде;
- стойкость к воздействию пара в пределах допустимых рабочих параметров;
- устойчивость к озону и ультрафиолету;
- хорошая атмосферостойкость;
- сохранение эластичности в широком диапазоне температур;
- устойчивость к воздействию многих разбавленных кислот и щелочей.
EPDM хорошо подходит для эксплуатации на открытом воздухе и в системах, где оборудование подвергается воздействию влаги и атмосферных факторов.
Сфера применения компенсаторов EPDM
Основные сферы использования:
- системы холодного и горячего водоснабжения;
- отопительные сети;
- тепловые пункты;
- насосные станции;
- системы кондиционирования;
- вентиляционные установки;
- промышленные трубопроводы с водными растворами;
- технологические системы с совместимыми с EPDM рабочими средами.
При этом EPDM не является универсальной резиной. Материал имеет низкую стойкость к большинству минеральных масел, нефтепродуктов и некоторых органических растворителей. Поэтому использовать EPDM-компенсатор в масляной или топливной системе без проверки химической совместимости нельзя.
Резиновые компенсаторы NBR
NBR, или бутадиен-нитрильный каучук, обладает другим набором эксплуатационных свойств. Главное преимущество этого материала — высокая стойкость к воздействию минеральных масел, топлива и многих нефтепродуктов.
Поэтому резиновые компенсаторы NBR востребованы там, где транспортируемая среда содержит масло или углеводородные компоненты.
К преимуществам NBR относятся:
- устойчивость к минеральным маслам;
- хорошая совместимость с нефтепродуктами;
- стойкость к топливу;
- удовлетворительная механическая прочность;
- хорошая износостойкость;
- способность работать в промышленных технологических системах с соответствующими рабочими средами.
Сфера применения компенсаторов NBR
Компенсаторы с резиной NBR могут использоваться в:
- масляных системах;
- топливных трубопроводах;
- системах подачи нефтепродуктов;
- промышленном оборудовании;
- технологических установках;
- насосных системах, работающих с маслами;
- отдельных системах гидравлики и других установках при соответствии материала рабочей среде.
При этом NBR обычно уступает EPDM по стойкости к озону, атмосферному старению и воздействию горячей воды. Поэтому для водяного отопительного контура NBR не всегда является оптимальным решением, тогда как для масляной среды его свойства могут оказаться значительно более подходящими.
Чем отличаются компенсаторы EPDM и NBR
Основное различие между EPDM и NBR заключается в химической стойкости. Материалы по-разному реагируют на различные рабочие среды, поэтому взаимозаменяемыми во всех системах их считать нельзя.
EPDM лучше подходит для воды, водных растворов, отопительных систем и эксплуатации в условиях воздействия озона и атмосферных факторов. Материал отличается хорошей устойчивостью к горячей и холодной воде и сохраняет эластичность при широком диапазоне температур, если рабочие параметры соответствуют характеристикам конкретного изделия.
NBR ориентирован прежде всего на среды, содержащие масла и нефтепродукты. Нитрильный каучук обладает высокой стойкостью к минеральным маслам и топливу, поэтому широко используется в промышленных системах, где для EPDM применение было бы нежелательным.
При этом NBR имеет меньшую устойчивость к воздействию озона и атмосферному старению. EPDM, напротив, хорошо переносит внешние климатические воздействия и поэтому часто применяется на открытых участках трубопроводов.
Выбор между двумя материалами следует делать с учётом не только названия рабочей жидкости, но и её температуры, концентрации, давления и продолжительности контакта с резиной.
Что выбрать: EPDM или NBR
Выбор материала следует начинать не с цены изделия, а с определения рабочей среды.
Если компенсатор устанавливается в системе водоснабжения, отопления или кондиционирования, где основным теплоносителем является вода, во многих случаях рациональным вариантом будет EPDM.
Если же через трубопровод проходят масло, топливо или нефтепродукты, следует рассматривать NBR, поскольку нитрильный каучук обладает значительно большей устойчивостью к таким средам.
Можно использовать простой принцип: вода и совместимые теплоносители — EPDM; масла, топливо и нефтепродукты — NBR.
Но перед заказом изделия необходимо дополнительно проверить температуру и давление, а также химический состав рабочей среды.
Почему материал компенсатора имеет значение
Неправильно подобранная резина может стать причиной преждевременного старения гибкого элемента. Под воздействием несовместимой среды материал может терять эластичность, изменять геометрию, становиться более жёстким или разрушаться.
В результате компенсатор перестаёт эффективно выполнять свою функцию. Это особенно критично на участках с постоянной вибрацией и температурными деформациями.
Поэтому при выборе необходимо учитывать комплекс параметров:
- Диаметр трубопровода — компенсатор должен соответствовать присоединительным размерам системы.
- Рабочее давление — изделие должно иметь необходимый запас по допустимому давлению.
- Температуру рабочей среды — важно учитывать не только номинальную, но и возможные температурные пики.
- Химический состав среды — один из основных критериев выбора EPDM или NBR.
- Тип перемещений — осевые, боковые, угловые и вибрационные нагрузки.
- Условия монтажа — внутри помещения или на открытом воздухе.
- Режим эксплуатации — постоянная работа, периодические включения, наличие пульсаций и вибрации.
Преимущества установки резиновых компенсаторов
Использование гибких соединений позволяет решить сразу несколько задач. Компенсатор уменьшает передачу вибрации от работающего оборудования на трубопровод, помогает воспринимать небольшие перемещения и снижает нагрузку на отдельные элементы системы.
Особенно заметен эффект при подключении насосов. Жёсткое соединение оборудования с трубопроводом может способствовать передаче вибрации по всей системе. Резиновая гибкая вставка частично разрывает этот путь передачи механических колебаний.
Кроме того, компенсатор помогает учитывать температурное расширение труб. При нагреве и охлаждении трубопровод изменяет свои линейные размеры, а гибкий элемент способен воспринимать предусмотренные конструкцией перемещения.
Как правильно купить резиновый компенсатор
Перед покупкой желательно подготовить основные технические данные системы. Это позволяет подобрать изделие не только по номинальному диаметру, но и по реальным условиям эксплуатации.
Для подбора обычно требуются:
- условный проход трубопровода;
- тип присоединения;
- рабочее давление;
- рабочая температура;
- состав рабочей среды;
- требуемая длина компенсатора;
- характер перемещений;
- условия установки.
Если система работает с водой, рассматривают компенсатор EPDM. Для масляных и топливных сред чаще выбирают NBR. Однако окончательное решение должно приниматься по технической документации конкретного изделия и рекомендациям производителя.
Резиновые компенсаторы EPDM и NBR выполняют одинаковую базовую функцию — компенсируют предусмотренные конструкцией перемещения и снижают передачу вибрационных нагрузок, но предназначены для разных условий эксплуатации.
EPDM отличается высокой устойчивостью к воде, атмосферному воздействию, озону и многим водным растворам. Поэтому такие компенсаторы широко используются в системах отопления, водоснабжения, кондиционирования и на других объектах с водными рабочими средами.
NBR, в свою очередь, характеризуется высокой стойкостью к минеральным маслам, топливу и нефтепродуктам. Благодаря этому компенсаторы из NBR находят применение в промышленных и технологических системах, где присутствуют масляные и углеводородные среды.
Таким образом, при выборе между EPDM и NBR определяющим фактором является не универсальность материала, а его соответствие конкретной рабочей среде, температуре, давлению и условиям эксплуатации. Правильно подобранный компенсатор обеспечивает стабильную работу трубопровода и оборудования и помогает снизить риск преждевременного выхода гибкого соединения из строя.
